پی ال سیS7-1200کدES7214-1HG40-0XB0

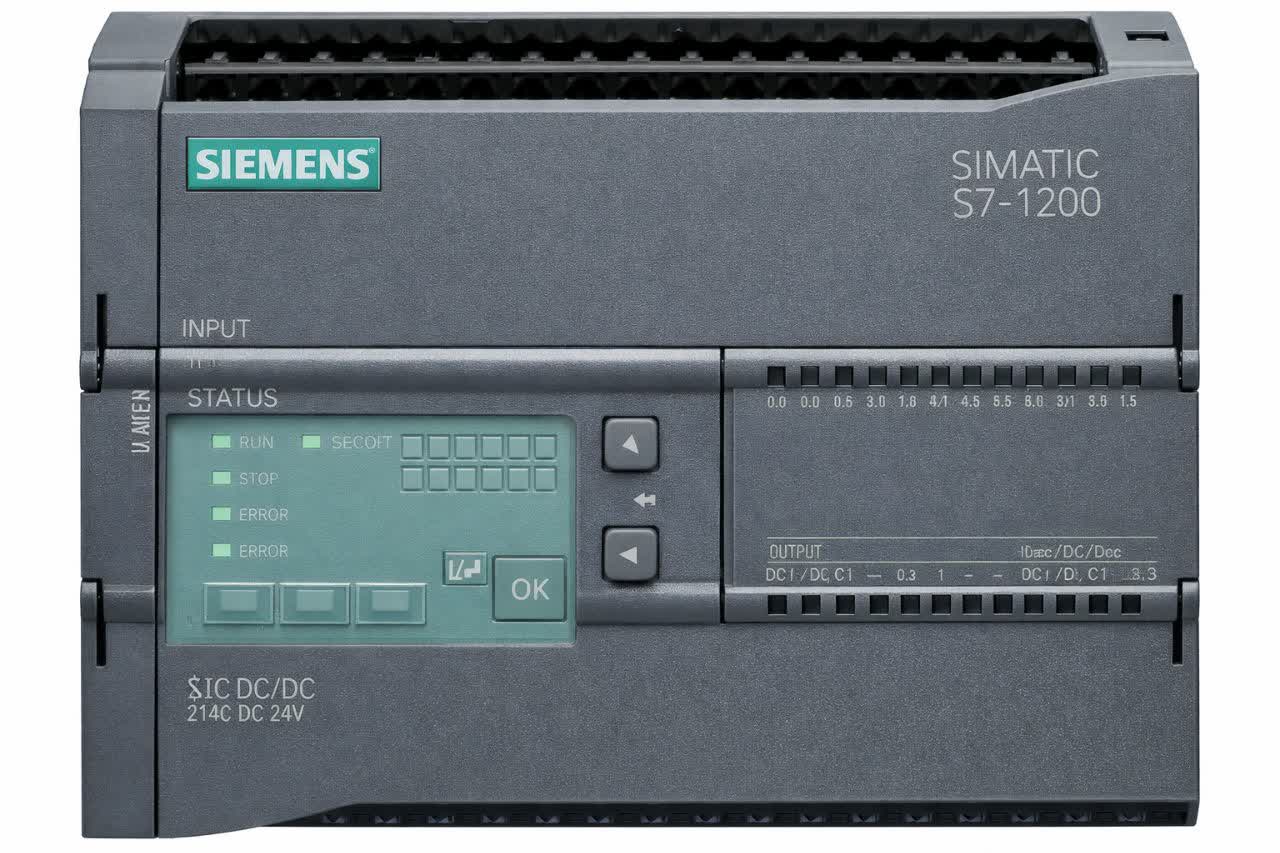

ES7214-1HG40-0XB0 یک CPU جمع‌وجور (Compact CPU) از سری SIMATIC S7-1200 زیمنس است که با نام CPU 1214C شناخته می‌شود . این مدل خاص با تغذیه DC، ورودی‌های DC و خروجی‌های رله‌ای (Relay) عرضه می‌شود (DC/DC/Relay) و دارای ورودی‌های دیجیتال و آنالوگ داخلی است . این محصول یک کنترلر قدرتمند و همه‌کاره برای انجام وظایف اتوماسیون با پیچیدگی متوسط رو به بالا است که تعادلی عالی بین اندازه، هزینه و کارایی ارائه می‌دهد.

مشخصات کلیدی در یک نگاه

برای درک بهتر قابلیت‌های این محصول، مشخصات فنی آن را به صورت دسته‌بندی شده بررسی می‌کنیم:

مشخصات عمومی

• کد محصول: 6ES7214-1HG40-0XB0

• نام محصول: CPU 1214C DC/DC/Relay

• خانواده محصول: SIMATIC S7-1200

• وضعیت چرخه عمر (PLM): PM300: Active Product (محصول فعال)

• کشور سازنده: آلمان (Germany)

• وزن خالص: حدود ۰.۳۸۴ کیلوگرم

• ابعاد (عرض × ارتفاع × عمق): ۱۱۰ × ۱۰۰ × ۷۵ میلی‌متر

• درجه حفاظت: IP20

منبع تغذیه (Power Supply)

• ولتاژ تغذیه: ۲۰.۴ تا ۲۸.۸ ولت DC (ولتاژ نامی ۲۴ ولت DC) با حفاظت در برابر قطبیت معکوس

• جریان مصرفی (CPU به تنهایی): ۵۰۰ میلی‌آمپر (در ولتاژ ۲۴ ولت DC)

• جریان مصرفی (حداکثر با ماژول‌ها): ۱۵۰۰ میلی‌آمپر

• توان اتلافی: به طور معمول ۱۲ وات

ورودی‌های داخلی (Onboard Inputs)

• تعداد ورودی دیجیتال: ۱۴ عدد با ولتاژ ۲۴ ولت DC

• ورودی‌های شمارنده پرسرعت (HSC): ۶ عدد از ورودی‌های دیجیتال قابلیت پیکربندی به عنوان شمارنده پرسرعت را دارند

• تعداد ورودی آنالوگ: ۲ عدد (محدوده ۰ تا ۱۰ ولت DC، رزولوشن ۱۰ بیت)

• زمان تاخیر ورودی دیجیتال: قابل تنظیم

خروجی‌های داخلی (Onboard Outputs)

• تعداد خروجی: ۱۰ عدد از نوع رله‌ای (Relay)

• جریان هر خروجی: ۲ آمپر

حافظه (Memory)

• حافظه برنامه/داده (Program/Data Memory): ۱۵۰ کیلوبایت

• حافظه بارگیری (Load Memory): ۴ مگابایت (یکپارچه)

• حافظه پشتیبان (Backup Memory): برای نگهداری داده‌ها در زمان قطع برق (تا ۴۸۰ ساعت)

عملکرد (Performance)

• زمان اجرای عملیات بیتی: ۰.۰۸ میکروثانیه

• زمان اجرای عملیات کلمه‌ای: ۱.۷ میکروثانیه

• زمان اجرای عملیات ممیز شناور: ۲.۳ میکروثانیه

ارتباطات (Communication)

• پورت ارتباطی: ۱ عدد PROFINET (از نوع Ethernet) با قابلیت پشتیبانی از پروتکل‌های TCP/IP، ISO-on-TCP، Modbus TCP و USS

• وب سرور داخلی: برای مانیتورینگ و عیب‌یابی از طریق مرورگر وب

• ---

جدول مشخصات فنی خلاصه

ویژگی‌ها و قابلیت‌های برجسته

1. تعداد بالای ورودی/خروجی داخلی

با داشتن ۱۴ ورودی دیجیتال، ۱۰ خروجی رله‌ای و ۲ ورودی آنالوگ داخلی، CPU 1214C یکی از غنی‌ترین گزینه‌ها از نظر ورودی/خروجی یکپارچه در خانواده S7-1200 است . این ویژگی در بسیاری از پروژه‌های کوچک و متوسط نیاز به ماژول‌های توسعه را کاهش داده و در هزینه و فضای تابلو صرفه‌جویی می‌کند.

2. خروجی‌های رله‌ای با جریان بالا

وجود ۱۰ خروجی رله‌ای با قابلیت تحمل جریان ۲ آمپر، امکان راه‌اندازی مستقیم مصرف‌کننده‌هایی نظیر کنتاکتورهای کوچک، شیرهای برقی و چراغ‌های سیگنال را فراهم می‌کند . مزیت خروجی رله‌ای، انعطاف در اتصال به هر دو نوع بار AC و DC است.

3. شمارنده‌های پرسرعت (High-Speed Counters)

این CPU دارای ۶ کانال شمارنده پرسرعت (HSC) داخلی است که برای کاربردهای موقعیت‌یابی، اندازه‌گیری فرکانس و شمارش دقیق پالس‌ها ایده‌آل می‌باشند .

4. حافظه گسترده

با ۱۵۰ کیلوبایت حافظه برنامه/داده و ۴ مگابایت حافظه بارگیری، این CPU فضای کافی برای اجرای برنامه‌های پیچیده و ذخیره داده‌های پروژه را فراهم می‌کند .

5. ارتباطات PROFINET یکپارچه

پورت PROFINET (Ethernet) داخلی، امکانات گسترده‌ای را فراهم می‌کند :

• برنامه‌ریزی و راه‌اندازی: اتصال آسان به نرم‌افزار TIA Portal برای برنامه‌ریزی و عیب‌یابی.

• ارتباط با HMI و سایر PLCها: برقراری ارتباط با پنل‌های اپراتوری و سایر کنترلرها.

• وب سرور: مانیتورینگ و کنترل فرآیند از طریق مرورگر وب.

• پشتیبانی از پروتکل‌های استاندارد: امکان ارتباط با دستگاه‌های دیگر از طریق پروتکل‌های TCP/IP، Modbus TCP و USS .

6. توابع فناوری یکپارچه (Integrated Technology Functions)

این CPU دارای توابع کنترلی پیشرفته‌ای است که نیاز به برنامه‌نویسی پیچیده را کاهش می‌دهد :

• کنترلر PID: با قابلیت تنظیم خودکار (Auto-Tune) برای کنترل حلقه‌های فرآیندی مانند دما و فشار.

• کنترل حرکت (Motion Control): پشتیبانی از استاندارد PLCopen برای کنترل ساده حرکت.

7. قابلیت توسعه و انعطاف‌پذیری

اگرچه این CPU دارای ورودی/خروجی‌های داخلی فراوانی است، اما قابلیت توسعه بالایی دارد :

• سیگنال برد (Signal Board – SB): امکان نصب یک برد سیگنال بر روی CPU برای اضافه کردن چند کانال ورودی/خروجی دیجیتال یا آنالوگ بدون اشغال فضای اضافی.

• سیگنال ماژول (Signal Module – SM): امکان اتصال تا ۸ ماژول سیگنال برای افزایش تعداد ورودی/خروجی‌ها.

• ماژول ارتباطی (Communication Module – CM): امکان اتصال تا ۳ ماژول ارتباطی برای پشتیبانی از پروتکل‌های سریال مانند RS232 و RS485.

8. جانشین نسخه‌های قدیمی‌تر

این محصول به عنوان جانشین (Successor) برای نسخه قدیمی‌تر 6ES7214-1HG31-0XB0 محسوب می‌شود و با آن سازگاری شرطی (conditionally compatible) دارد .

وضعیت فعلی محصول

بر اساس اطلاعات رسمی زیمنس، محصول 6ES7214-1HG40-0XB0 در وضعیت PM300 قرار دارد که به معنای محصول فعال (Active Product) و قابل سفارش است . زمان تحویل این محصول از انبار زیمنس ۱ روز کاری اعلام شده است .

کاربردهای رایج

CPU 6ES7214-1HG40-0XB0 در چه مکان‌هایی بیشتر استفاده می‌شود؟

• ماشین‌آلات بسته‌بندی: کنترل دستگاه‌های نیمه‌خودکار و خودکار .

• سیستم‌های تهویه و تبرید (HVAC): مدیریت چیلرها، فن‌کویل‌ها و هواسازها .

• صنعت خودروسازی: در ایستگاه‌های کاری کوچک و مونتاژ.

• رباتیک: کنترل بازوهای رباتیک ساده.

• اتوماسیون ساختمان (BMS): کنترل پمپ‌ها، فن‌ها و سیستم‌های روشنایی.

• تصفیه آب: کنترل پمپ‌ها و شیرهای برقی در واحدهای تصفیه.

• کنترل دروازه‌های اتوماتیک: کاربرد در سیستم‌های راه‌بندی .

• ---

نتیجه‌گیری

کد 6ES7214-1HG40-0XB0 معرف یک واحد پردازش مرکزی قدرتمند و جمع‌وجور از خانواده SIMATIC S7-1200 زیمنس است. با ۱۴ ورودی دیجیتال، ۱۰ خروجی رله‌ای، ۲ ورودی آنالوگ داخلی، ۱۵۰ کیلوبایت حافظه برنامه/داده، ۶ شمارنده پرسرعت و پورت PROFINET، این محصول یکی از بهترین گزینه‌ها برای پروژه‌های اتوماسیون در سطوح کوچک تا متوسط با نیاز به عملکرد بالا و انعطاف‌پذیری است. با توجه به وضعیت فعال این محصول (PM300) و قابلیت توسعه بالای آن، می‌توانید با اطمینان آن را برای پروژه‌های جدید یا تعمیر و نگهداری سیستم‌های موجود انتخاب کنید.
