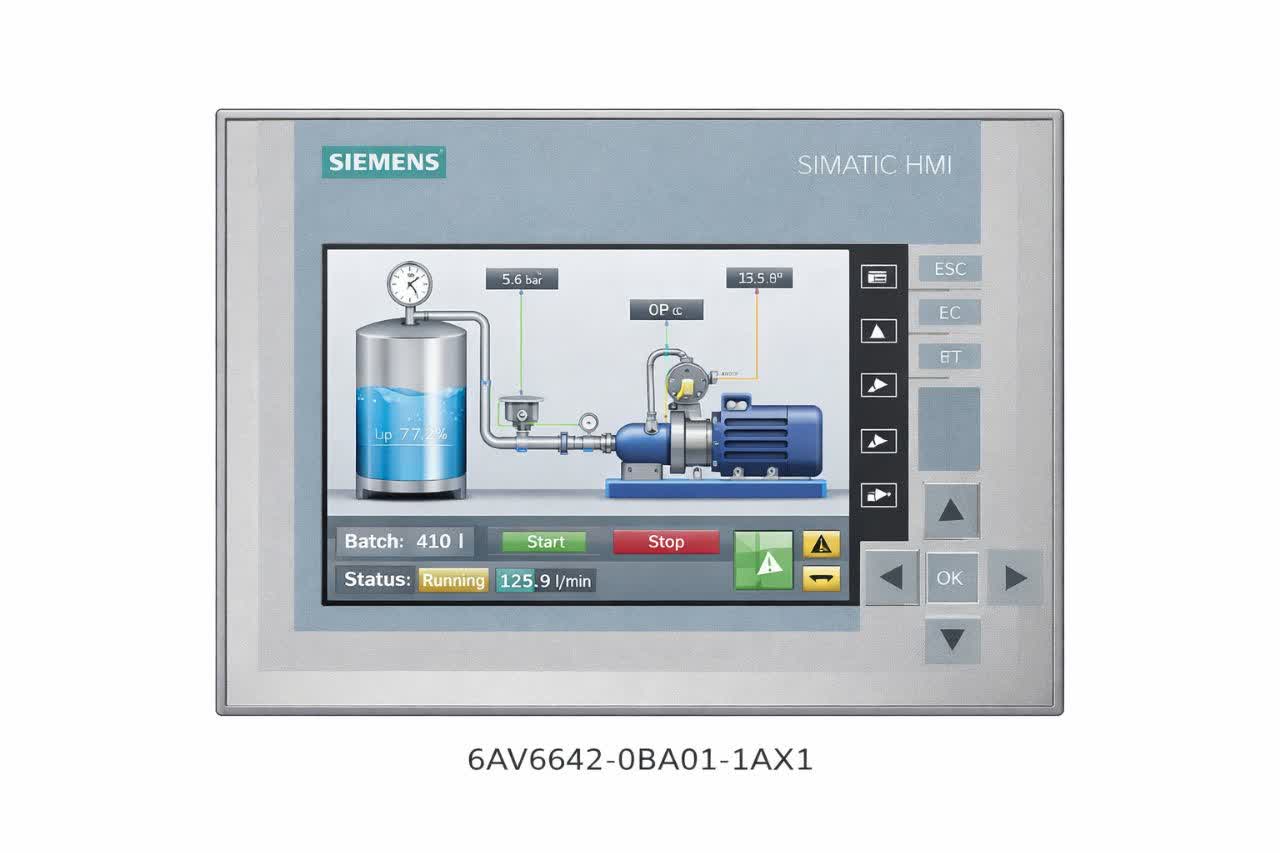

زیمنسhmiکد 6AV6642-0BA01-1AX1

محصول با شماره فنی 6AV6642-0BA01-1AX1 یک پنل اپراتور لمسی (Operator Panel) از سری SIMATIC TP 177B PN/DP شرکت زیمنس آلمان است . این پنل‌ها برای مانیتورینگ و کنترل ماشین‌آلات و خطوط تولید در محیط‌های صنعتی طراحی شده‌اند و به اپراتور اجازه می‌دهند با سیستم‌های اتوماسیون (مانند PLCهای زیمنس) تعامل داشته باشد.

مشخصات فنی 6AV6642-0BA01-1AX1

اطلاعات پایه

• سری محصول: SIMATIC TP 177B

• نوع دستگاه: پنل اپراتور لمسی (Touch Operator Panel) با قابلیت ورود اطلاعات از طریق صفحه لمسی و کیبوردهای عددی/حروفی نرم‌افزاری

• کشور سازنده: آلمان (اگرچه برخی منابع مبدأ کشور دیگری را ذکر کرده‌اند، منبع اصلی آلمان است)

نمایشگر

• نوع نمایشگر: STN رنگی

• اندازه صفحه نمایش: ۵.۷ اینچ (قطر)

• رزولوشن: ۳۲۰ × ۲۴۰ پیکسل

• تعداد رنگ‌ها: ۲۵۶ رنگ

• لامپ پس‌زمینه: با میانگین عمر ۵۰,۰۰۰ ساعت

• فناوری لمس: مقاومتی (Resistive)

پردازنده و حافظه

• پردازنده: ARM با سرعت ۲۰۰ مگاهرتز

• حافظه کاربر: ۲,۰۴۸ کیلوبایت (۲ مگابایت)

• نوع حافظه: Flash / RAM

• قابلیت افزایش حافظه: از طریق کارت MMC (حداکثر ۱۲۸ مگابایت) یا کارت SD (حداکثر ۵۱۲ مگابایت)

ارتباطات و اینترفیس‌ها

• پروتکل‌های ارتباطی: پشتیبانی از PROFIBUS DP، PROFINET IO، MPI، MODBUS، TCP/IP و EtherNet/IP

• پورت‌های ارتباطی :

  • ۱ عدد Ethernet (RJ45) با سرعت ۱۰/۱۰۰ مگابیت بر ثانیه

  • ۱ عدد RS 485

  • ۱ عدد RS 422

  • ۱ عدد USB

  • قابلیت اضافه کردن RS 232 به صورت اختیاری

مشخصات فیزیکی و محیطی

• ابعاد (عرض × ارتفاع × عمق): ۲۱۲ × ۱۵۶ × ۴۴ میلی‌متر

• وزن: حدود ۰.۸ کیلوگرم

• نصب: عمودی با قابلیت نصب بر روی پنل

• زاویه مجاز نصب: تا ۳۵ درجه بدون نیاز به تهویه خارجی

درجه حفاظت

• قسمت جلویی (Front): IP65 (کاملاً مقاوم در برابر نفوذ گرد و غبار و محافظت در برابر جت آب)

• قسمت پشتی (Rear): IP20

شرایط کاری

• دمای عملیاتی: ۰ تا ۵۰ درجه سانتی‌گراد

• دمای نگهداری و حمل و نقل: ۲۰- تا ۶۰+ درجه سانتی‌گراد

• رطوبت نسبی مجاز: حداکثر ۹۰٪

تغذیه

• ولتاژ تغذیه: ۲۰.۴ تا ۲۸.۸ ولت DC

• جریان مصرفی: ۰.۲۴ آمپر

نرم‌افزار و سیستم‌عامل

• سیستم عامل: Windows CE

• نرم‌افزار پروگرام‌کننده: WinCC Flexible 2005 Compact یا بالاتر (نسخه‌های بعدی مانند WinCC Comfort در TIA Portal نیز پشتیبانی می‌کنند)

• تعداد زبان‌های پروژه: پشتیبانی از ۳۲ زبان

• تعداد زبان‌های آنلاین: ۵ زبان

گواهینامه‌ها و مجوزها

این محصول دارای گواهینامه‌های متعدد بین‌المللی برای استفاده در صنایع مختلف است :

• CE, cULus, CSA

• مجوزهای دریایی: GL، ABS، BV، DNV، LRS

• مجوزهای مناطق خطرناک: ATEX Zone 2، ATEX Zone 22، FM Class I Div. 2

• C-TICK، NEMA 4x، NEMA 12

• ---

ویژگی‌ها و قابلیت‌های برجسته

۱. مدیریت انرژی با PROFIenergy

این HMI قابلیت هماهنگ‌سازی و خاموش کردن متمرکز نمایشگرها در زمان‌های توقف (مثلاً تعطیلات یا استراحت) را از طریق پروتکل PROFIenergy دارد که به کاهش مصرف انرژی کمک می‌کند .

۲. قابلیت‌های نرم‌افزاری گسترده

• سیستم پیام‌دهی (Message System): قابلیت نمایش، بافر و تأیید پیام‌ها (تا ۲۰۰۰ پیام)

• مدیریت دستورالعمل‌ها (Recipe Management): امکان ذخیره و فراخوانی دستورالعمل‌های تولید (تا ۱۰۰ دستورالعمل)

• تنظیم سطوح دسترسی: امکان تعریف ۵۰ سطح رمز عبور

۳. امکانات جانبی

• ساعت سخت‌افزاری: دارای ساعت سخت‌افزاری با قابلیت همگام‌سازی

• خروجی پرینتر: قابلیت اتصال پرینتر و خروجی گزارش‌ها

• ---

وضعیت فعلی محصول (موجودی و پشتیبانی)

نکته بسیار مهم: طبق اعلام منابع رسمی و تأمین‌کنندگان، این محصول از تاریخ ۱ ژانویه ۲۰۱۵ به عنوان یک قطعه جدید (new part) مسدود شده و دیگر به صورت نو عرضه نمی‌شود .

• وضعیت فعلی: این محصول “Obsolete” یا منسوخ شده محسوب می‌گردد و خط تولید آن متوقف شده است.

• گزینه‌های تهیه:

  • قطعات دست دوم (Used/Refurbished): بسیاری از تأمین‌کنندگان قطعات صنعتی، این محصول را به صورت دست دوم یا بازسازی‌شده با گارانتی (معمولاً ۱۲ ماه) عرضه می‌کنند .

  • قطعات یدکی (Spare Parts): اگرچه تولید آن متوقف شده، اما همچنان به عنوان قطعه یدکی برای سیستم‌های موجود قابل خریداری است .

• جانشین (Successor): برای پروژه‌های جدید، پیشنهاد می‌شود از HMIهای نسل جدید زیمنس (مانند سری Comfort یا Basic Panel) استفاده شود. کد به‌روزرسانی در پایگاه داده زیمنس با شماره SIMATIC Update ID: 62977695 ثبت شده است .

• ---
