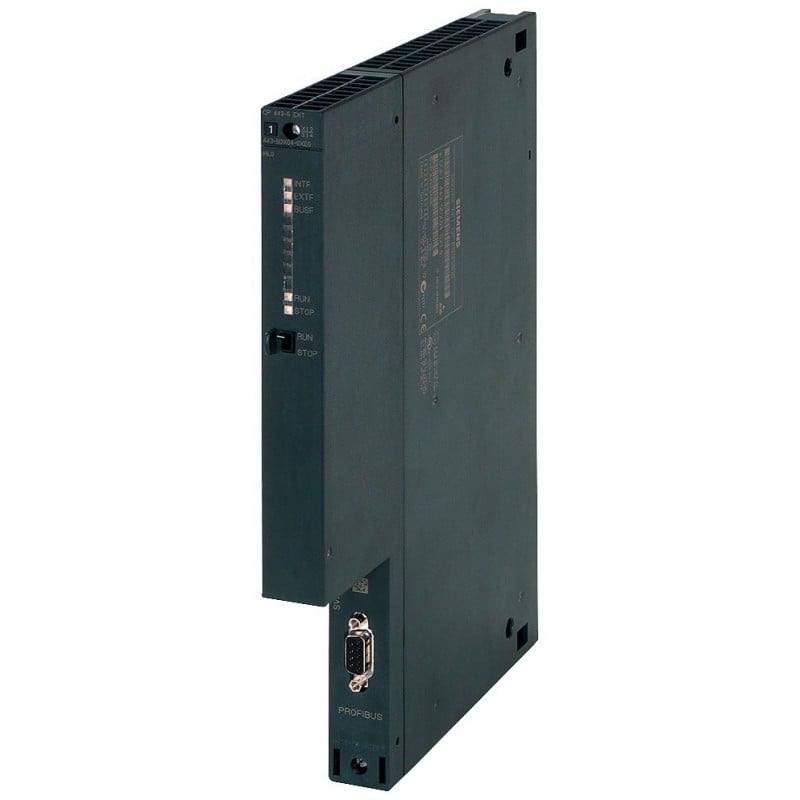

S7-400 زیمنس کد 6GK7443-1EX30-0XE0

6GK7443-1EX30-0XE0 یک پردازنده ارتباطی (CP) از سری SIMATIC NET CP 443-1 برای کنترلرهای S7-400 زیمنس است . این ماژول به عنوان دروازه‌ای برای اتصال PLCهای S7-400 به شبکه‌های اترنت صنعتی (Industrial Ethernet) عمل می‌کند و امکان ارتباط با دستگاه‌های مختلف، سیستم‌های SCADA و سایر کنترلرها را فراهم می‌سازد. این محصول یکی از نسخه‌های تکامل‌یافته سری CP 443-1 محسوب می‌شود که قابلیت‌های پیشرفته‌ای مانند سوییچ اترنت داخلی و پشتیبانی از PROFINET IO را ارائه می‌دهد .

مشخصات کلیدی

برای درک بهتر قابلیت‌های این محصول، مشخصات فنی آن را به صورت دسته‌بندی شده بررسی می‌کنیم:

• پورت‌های ارتباطی: این ماژول دارای 2 پورت RJ45 با سرعت 10/100 مگابیت بر ثانیه است که به صورت یک سوییچ اترنت داخلی (IE switch) عمل می‌کنند . این ویژگی امکان اتصال چندین دستگاه به صورت دیزی‌چین (Daisy-chain) بدون نیاز به سوییچ جداگانه را فراهم می‌کند.

• پروتکل‌های پشتیبانی شده: CP 443-1 از طیف وسیعی از پروتکل‌های ارتباطی پشتیبانی می‌کند :

  • ISO و TCP/IP: برای ارتباطات استاندارد در شبکه‌های اترنت

  • UDP: برای ارتباطات سریع و بدون نیاز به برقراری اتصال

  • PROFINET IO: به عنوان کنترلر IO برای اتصال دستگاه‌های فیلدباس

• ارتباطات S7: پشتیبانی از ارتباطات S7 برای تبادل داده با سایر کنترلرهای زیمنس و ایستگاه‌های برنامه‌نویسی

• ارتباطات باز (Open Communication): پشتیبانی از SEND/RECEIVE برای ارتباط با دستگاه‌های غیر زیمنس

• مسیریابی S7 (S7 Routing): امکان عبور داده‌ها از طریق شبکه‌های مختلف (مانند PROFIBUS و Industrial Ethernet)

• پیکربندی IP: امکان پیکربندی آدرس IP از طریق DHCP یا بلوک‌های برنامه

• لیست کنترل دسترسی IP (IP Access Control List): قابلیت محدود کردن دسترسی‌های غیرمجاز به ماژول بر اساس آدرس IP

• همزمان‌سازی زمانی (Time-of-day synchronization): پشتیبانی از NTP و SIMATIC Time برای همزمان‌سازی ساعت ماژول با منابع زمانی معتبر

• تشخیص پیشرفته تحت وب (Extended web diagnostics): امکان عیب‌یابی و مانیتورینگ از طریق مرورگر وب

• Fast Startup: راه‌اندازی سریع دستگاه‌های PROFINET برای کاهش زمان راه‌اندازی ماشین‌آلات

• پشتیبانی از PROFIenergy: قابلیت مدیریت انرژی دستگاه‌های متصل در زمان‌های توقف تولید

• پشتیبانی از Media Redundancy Protocol (MRP): قابلیت ایجاد شبکه‌های حلقه‌ای با افزونگی

جدول مشخصات فنی خلاصه

ویژگی‌ها و قابلیت‌های برجسته

1. سوییچ اترنت داخلی دو پورته (2-Port IE Switch)

یکی از مهم‌ترین ویژگی‌های 6GK7443-1EX30-0XE0، وجود دو پورت اترنت با قابلیت سوییچ داخلی است . این بدان معناست که می‌توانید چندین دستگاه را به صورت زنجیره‌ای به یکدیگر متصل کنید بدون آنکه نیاز به یک سوییچ جداگانه باشد. این ویژگی در کاهش هزینه‌ها و ساده‌سازی کابل‌کشی در تابلوهای برق بسیار مؤثر است.

2. قابلیت PROFINET IO Controller

این ماژول می‌تواند به عنوان کنترلر PROFINET IO عمل کرده و مستقیماً به دستگاه‌های فیلدبوس (مانند درایوها، سنسورها و ماژول‌های ورودی/خروجی از راه دور) متصل شود . این ماژول قابلیت اتصال تا 128 دستگاه PN IO را دارد . همچنین پشتیبانی از PROFINET IRT (Isochronous Real-Time) برای کاربردهای زمان‌بحرانی فراهم است .

3. قابلیت اطمینان و افزونگی (Redundancy)

با پشتیبانی از پروتکل MRP (Media Redundancy Protocol)، می‌توان شبکه‌هایی با توپولوژی حلقه‌ای ایجاد کرد که در صورت قطع یک مسیر، ارتباط از مسیر جایگزین برقرار می‌شود . این ویژگی برای کاربردهای حیاتی که توقف خط تولید هزینه‌های سنگینی دارد، بسیار ارزشمند است.

4. امنیت شبکه

این ماژول با ارائه لیست کنترل دسترسی IP (IP Access Control List)، امکان محدود کردن ارتباطات بر اساس آدرس IP را فراهم می‌کند . همچنین قابلیت غیرفعال کردن سرویس‌های غیرضروری و مسدود کردن ارتباط از طریق پورت‌های فیزیکی به افزایش امنیت سایبری کمک می‌کند .

5. تشخیص و عیب‌یابی پیشرفته

امکان تشخیص تحت وب (Web Diagnostics) به اپراتورها و تکنسین‌ها اجازه می‌دهد بدون نیاز به نرم‌افزارهای تخصصی، وضعیت ماژول، اتصالات و خطاها را از طریق مرورگر وب مشاهده کنند . این ویژگی فرایند عیب‌یابی را بسیار ساده‌تر و سریع‌تر می‌کند.

نرم‌افزار مورد نیاز

برای پیکربندی و برنامه‌ریزی این ماژول، به یکی از نسخه‌های نرم‌افزاری زیر نیاز است :

• STEP 7 V5.5 SP3 یا بالاتر

• STEP 7 Professional V12 (TIA Portal) یا بالاتر

وضعیت فعلی محصول و جانشین آن

بر اساس اطلاعات رسمی زیمنس، محصول 6GK7443-1EX30-0XE0 در حال حاضر فعال بوده (PM300: Active Product) و قابل سفارش است . با این حال، فرایند توقف تولید این محصول از تاریخ 1 اکتبر 2025 آغاز خواهد شد .

جانشین مستقیم و پیشنهادی زیمنس برای این محصول، کد 6GK7443-1EX31-0XE0 است . نسخه جدیدتر با حفظ سازگاری با نسخه قبلی، بهبودهایی در عملکرد و قابلیت‌ها ارائه می‌دهد.

نکته مهم در خصوص جایگزینی

اگر قصد جایگزینی نسخه‌های قدیمی‌تر (مانند 6GK7443-1EX11-0XE0) با این مدل را دارید، توجه به چند نکته ضروری است :

• این ماژول به عنوان جانشین درجه دوم (second-degree successor) برای نسخه‌های قدیمی محسوب می‌شود

• در برخی موارد، امکان جایگزینی ساده (Plug and Play) وجود دارد، به شرطی که نسخه Firmware CPU مناسب باشد

• برای CPUهای با نسخه Firmware 4.1 یا بالاتر، این ماژول می‌تواند به عنوان جایگزین مستقیم عمل کند

• CPUهای با نسخه Firmware پایین‌تر ممکن است نیاز به آپگرید داشته باشند

کاربردهای رایج

پردازنده ارتباطی 6GK7443-1EX30-0XE0 در چه مکان‌هایی بیشتر استفاده می‌شود؟

• صنایع نفت، گاز و پتروشیمی: اتصال سیستم‌های کنترلی S7-400 به شبکه‌های اتوماسیون سطح بالا

• کارخانه‌های تولیدی و خطوط مونتاژ: ارتباط با درایوها، سنسورها و ماژول‌های ورودی/خروجی از راه دور از طریق PROFINET

• صنایع خودروسازی: کنترل خطوط تولید پیشرفته با نیاز به ارتباطات سریع و زمان‌بندی شده

• تصفیه‌خانه‌های آب و فاضلاب: یکپارچه‌سازی سیستم‌های کنترلی و مانیتورینگ

• نیروگاه‌ها: اتصال به سیستم‌های SCADA و شبکه‌های اتوماسیون

شرایط محیطی و استانداردها

• دمای کاری: 0 تا 60 درجه سانتی‌گراد

• دمای نگهداری: 40- تا 70+ درجه سانتی‌گراد

• رطوبت نسبی: حداکثر 95٪ در 25 درجه سانتی‌گراد (بدون تراکم)

• درجه حفاظت: IP20

• کشور سازنده: آلمان

• گواهینامه‌ها: CE, UKCA, KC, RCM, EAC, ATEX, IECEx, FM, تاییدیه‌های دریایی (BV, CCS, DNV)

نتیجه‌گیری

کد 6GK7443-1EX30-0XE0 معرف یک پردازنده ارتباطی قدرتمند و قابل اعتماد از خانواده SIMATIC NET CP 443-1 زیمنس است. با دو پورت اترنت سوییچ داخلی، پشتیبانی از پروتکل‌های گسترده از جمله PROFINET IO، قابلیت‌های امنیتی پیشرفته و امکانات تشخیص تحت وب، این ماژول یکی از بهترین گزینه‌ها برای اتصال کنترلرهای S7-400 به شبکه‌های صنعتی مدرن محسوب می‌شود. اگرچه این محصول تا اکتبر 2025 فعال است، اما برای پروژه‌های جدید یا توسعه سیستم‌های موجود، توصیه می‌شود به سراغ جانشین آن یعنی 6GK7443-1EX31-0XE0 بروید تا از آخرین قابلیت‌ها و پشتیبانی بلندمدت بهره‌مند شوید.
