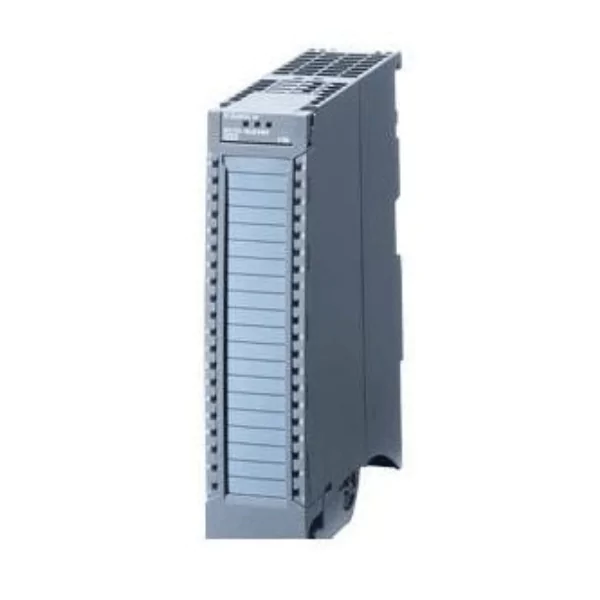

پی ال سیS7-1500کد6ES7522-1BL01-0AB0
🔹 ماژول خروجی دیجیتال زیمنس 6ES7522-1BL01-0AB0 از سری SIMATIC S7-1500! با ۳۲ کانال خروجی ترانزیستوری ۲۴ ولت DC و جریان ۰.۵ آمپر (۴ آمپر هر گروه ۸ تایی). پشتیبانی از استاندارد ایمنی SIL2 و Category 3 / PL d برای کاربردهای حیاتی. دارای قابلیت تشخیص تک کاناله، مقادیر جایگزین و LED نشانگر خطا. همراه با پلهای مخصوص برای سیمکشی آسان. مناسب صنایع خودروسازی، پتروشیمی، نیروگاهها و تصفیهخانهها🔥برای اطلاعات بیشتر با کارشناسان بازرگانی برومند تماس حاصل فرمایید
- تضمین اصالت و کیفیت کالا
- ارسال با پست پیشتاز
- تضمین کمترین قیمت
- پشتیبانی ۲۴ ساعته
قیمت محصول:
ارسال رایگان برای سفارش های بالای ۵۰۰ تومان
چنان چه جمع صورت حساب شما بالای ۵۰۰ هزار تومان شود هزینه پست برای شما به صورت رایگان محاصبه خواهد شد.
پرداخت درب منزل
بعد از دریافت سفارش
تضمین قیمت محصولات
کمترین قیمت در سطح اینترنت
امکان مرجوع سفارش
در صورت عدم رضایت
تضمین کیفیت و اصالت
فروش مستقیم از شرکت
ارسال سریع سفارشات
با پست پیشتاز
پی ال سیS7-1500کد6ES7522-1BL01-0AB0
ماژول 6ES7522-1BL01-0AB0 که با نام DQ 32x24VDC/0.5A HF نیز شناخته میشود، یک ماژول خروجی دیجیتال با کارایی بالا (High Feature) از سری SIMATIC S7-1500 شرکت زیمنس است . این ماژول وظیفه تبدیل سیگنالهای کنترلی پردازنده PLC به سیگنالهای ۲۴ ولت DC برای راهاندازی رلهها، کنتاکتورها، شیرهای برقی، لامپهای سیگنال و سایر تجهیزات خروجی را بر عهده دارد. این قطعه برای پروسههای صنعتی متوسط و بزرگ طراحی شده و ساخت کشور آلمان میباشد .
لازم به ذکر است که این ماژول جانشین مدل قبلی 6ES7522-1BL00-0AB0 بوده و به عنوان نسخه بهبود یافته عرضه میشود .
مشخصات فنی کلیدی
| مشخصه | مقدار |
|---|---|
| کد فنی | 6ES7522-1BL01-0AB0 |
| نوع محصول | ماژول خروجی دیجیتال (Digital Output Module) |
| سری | SIMATIC S7-1500 / ET 200MP |
| تعداد کانالها | ۳۲ کانال خروجی دیجیتال |
| نوع خروجی | ترانزیستوری (Transistor) |
| ولتاژ خروجی | ۲۴ ولت DC |
| جریان هر کانال | ۰.۵ آمپر |
| جریان هر گروه | ۴ آمپر (گروههای ۸ تایی) |
| توان مصرفی | ۳.۵ وات |
| دمای کاری | ۳۰- تا ۶۰+ درجه سانتیگراد (نصب افقی) |
| ابعاد (ارتفاع × عرض × عمق) | ۱۴۷ × ۳۵ × ۱۲۹ میلیمتر |
| وزن خالص | حدود ۲۸۰ تا ۳۲۰ گرم |
| کشور سازنده | آلمان (Germany) |
| وضعیت چرخه عمر | Active (فعال) |
| تاریخ معرفی | ۴ جولای ۲۰۱۸ |
ویژگیهای برجسته
۱. قابلیت اطمینان و تشخیص پیشرفته
این ماژول به قابلیت تشخیص تک کاناله (single-channel diagnostics) و مقادیر جایگزین (substitute values) مجهز است که فرآیند عیبیابی و قابلیت اطمینان سیستم را به طور چشمگیری افزایش میدهد . در صورت بروز خطا، LED نشانگر قرمز رنگ (ERROR) بر روی ماژول روشن میشود .
۲. ایمنی عملکردی (Functional Safety)
یکی از مهمترین ویژگیهای این ماژول، پشتیبانی از خاموشسازی ایمنی گروههای بار تا سطح SIL2 مطابق با استاندارد EN IEC 62061:2021 و Category 3 / PL d مطابق با EN ISO 13849-1:2015 است . این ویژگی برای کاربردهای ایمنی حیاتی بسیار ارزشمند است.
۳. گروهبندی کانالها
۳۲ کانال خروجی در ۴ گروه ۸ تایی سازماندهی شدهاند که هر گروه میتواند جریان کل ۴ آمپر را تحمل کند . این گروهبندی امکان ایزولاسیون و کنترل مجزای بخشهای مختلف را فراهم میکند.
۴. قابلیت پلزنی (Jumper) برای تغذیه
برای سهولت در سیمکشی و تأمین ولتاژ تغذیه گروههای بار، ماژول همراه با پلهای (Jumper) مخصوص عرضه میشود که امکان انتقال پتانسیل الکتریکی بین پایانهها را بدون نیاز به سیمکشی اضافی فراهم میکند. حداکثر جریان قابل هدایت توسط هر پل ۸ آمپر است .
۵. نرمافزار و پیکربندی
این ماژول با نرمافزار STEP 7 TIA Portal از نسخه V13 SP1 و STEP 7 از نسخه V5.5 SP3 سازگار بوده و پیکربندی آن به سادگی امکانپذیر است .
اطلاعات نصب و راهاندازی
لوازم جانبی همراه
-
برچسبهای قابل نوشتن (Labeling strips)
-
کانکتورهای U (U connectors)
-
پلهای اتصال (Jumpers)
-
درپوش جلوی یونیورسال (Universal front cover)
لوازم جانبی مورد نیاز (سفارش جداگانه)
-
کانکتور جلو (Front connector) با ترمینالهای پیچی یا اتصال Push-in
نصب
نصب این ماژول بر روی ریل استاندارد (Rail Mount) انجام میشود .
حداکثر طول کابل
حداکثر طول کابل مجاز برای اتصال به خروجیها ۱۰۰۰ متر است .
کاربردهای اصلی
ماژول 6ES7522-1BL01-0AB0 در صنایع مختلفی کاربرد دارد، از جمله:
| صنعت | کاربرد |
|---|---|
| خودروسازی | کنترل رباتها، کنتاکتورها و شیرهای برقی در خطوط مونتاژ |
| صنایع شیمیایی و پتروشیمی | کنترل شیرهای قطع و وصل، پمپها و محرکها در فرآیندهای حساس |
| نیروگاهها | کنترل تجهیزات توزیع برق و سیستمهای کمکی |
| تصفیهخانههای آب و فاضلاب | کنترل پمپها، شیرها و سیستمهای تزریق مواد شیمیایی |
| صنایع غذایی و دارویی | کنترل خطوط بستهبندی، شیرهای بخار و محرکهای مکانیکی |
| ساختمانهای هوشمند | کنترل روشنایی، سیستمهای تهویه و اعلام حریق |
استانداردها و گواهینامهها
این محصول مطابق با استانداردهای معتبر جهانی طراحی و تولید شده است:
-
RoHS: مطابق با استاندارد 2011/65/EU و 2015/863
-
EAR99: طبقهبندی صادراتی
-
SIL2: سطح ایمنی عملکردی مطابق با EN IEC 62061:2021
-
Category 3 / PL d: مطابق با EN ISO 13849-1:2015
-
IEC 61131-2: استاندارد تجهیزات قابل برنامهریزی
سازگاری با ماژولهای دیگر
این ماژول خروجی دیجیتال با طیف گستردهای از تجهیزات جانبی از جمله آداپتورهای جلویی (Front adapters) شرکت فونیکس کنتاکت مانند FLKM 4X14-PA/SC/DIO/S7-1500 سازگار است که امکان اتصال آسان به سیستمهای سیمکشی را فراهم میکند .
نتیجهگیری
ماژول خروجی دیجیتال 6ES7522-1BL01-0AB0 یک انتخاب حرفهای، قابل اعتماد و با کارایی بالا برای سیستمهای اتوماسیون S7-1500 زیمنس است. با ۳۲ کانال خروجی ترانزیستوری ۰.۵ آمپر، قابلیت تشخیص پیشرفته، پشتیبانی از استانداردهای ایمنی SIL2 و طراحی جمعوجور، این ماژول برای صنایع خودروسازی، پتروشیمی، نیروگاهها و هر جایی که نیاز به کنترل دقیق و ایمن تجهیزات خروجی وجود دارد، گزینهای ایدهآل محسوب میشود. ساخت آلمان و وضعیت چرخه عمر فعال نیز خیال خریداران را از بابت پشتیبانی بلندمدت و تأمین قطعات یدکی آسوده میکند.
بازرگانی برومند ارائهدهنده انواع موتورهای زیمنس، تجهیزات الکتریکی و صنعتی با کیفیت بالا و قیمت رقابتی است. ما تضمین میکنیم که کالاهای اصلی و استاندارد را با تحویل سریع و پشتیبانی فنی حرفهای به دست شما برسانیم برای اطلاعات بیشتر با کارشناسان ما تماس حاصل فرمایید
