زیمنسS7-400کد6ES7431-7QH00-0AB0

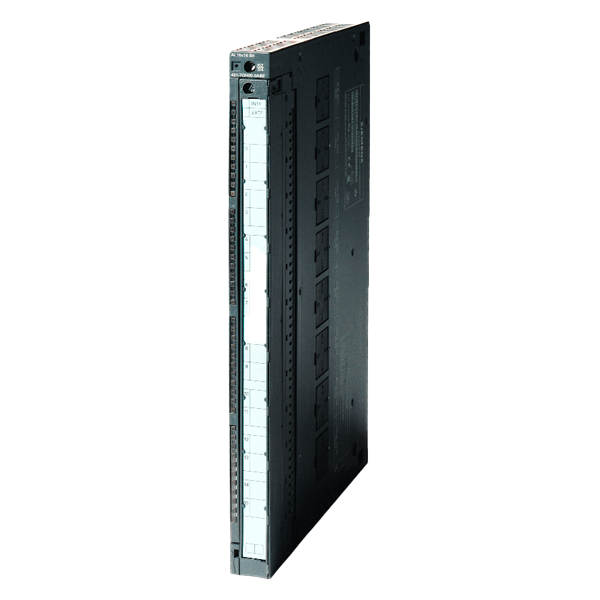

6ES7431-7QH00-0AB0 یک ماژول ورودی آنالوگ (Analog Input Module) از خانواده 6ES7431-7QH00-0AB0SIMATIC S7-400 زیمنس است که با نام SM 431 شناخته می‌شود . این ماژول با ۱۶ ورودی آنالوگ ایزوله و رزولوشن ۱۶ بیت، برای دریافت سیگنال‌های ولتاژ، جریان، مقاومت، ترموکوپل و PT100 طراحی شده است . قابلیت‌های تشخیص خطا (Diagnostics) و آلارم نیز از ویژگی‌های برجسته این محصول می‌باشد .

مشخصات کلیدی در یک نگاه

برای درک بهتر قابلیت‌های این محصول، مشخصات فنی آن را به صورت دسته‌بندی شده بررسی می‌کنیم:

مشخصات عمومی

• کد محصول: 6ES7431-7QH00-0AB0

• نام محصول: SM 431; AI 16 x 16 Bit (ماژول ورودی آنالوگ با ۱۶ کانال و رزولوشن ۱۶ بیت)

• خانواده محصول: SIMATIC S7-400

• وضعیت چرخه عمر (PLM): PM300: Active Product (محصول فعال)

• کشور سازنده: آلمان (Germany)

• وزن خالص: حدود ۰.۸۵۱ کیلوگرم

• ابعاد (عرض × ارتفاع × عمق): ۲۵ × ۲۹۰ × ۲۱۰ میلی‌متر

• تعداد اسلات مورد نیاز: ۱ اسلات

مشخصات الکتریکی

• ولتاژ تغذیه بار (Load Voltage L+): ۲۴ ولت DC (تنها برای تأمین توان فرستنده‌های دو سیمه مورد نیاز است)

• حفاظت در برابر قطبیت معکوس (Reverse Polarity Protection): دارد

• مصرف جریان از بک‌پلن (۵ ولت DC): حداکثر ۷۰۰ میلی‌آمپر

• مصرف جریان از ولتاژ بار L+: حداکثر ۴۰۰ میلی‌آمپر (با ۱۶ فرستنده دو سیمه متصل)

• توان اتلافی (Power Loss): به طور معمول ۴.۵ وات

مشخصات ورودی

• تعداد ورودی‌های آنالوگ: ۱۶ ورودی

• تعداد ورودی برای اندازه‌گیری مقاومت: ۸ ورودی

• رزولوشن: ۱۶ بیت

• ایزولاسیون (جداسازی): ایزوله (بین بخش آنالوگ و CPU)

• ولتاژ مد مشترک مجاز (UCM):

  • بین ورودی‌ها و MANA: ۶۰ ولت DC / ۳۰ ولت AC

  • بین کانال‌ها: ۶۰ ولت DC / ۳۰ ولت AC

  • بین MANA و M داخلی: ۶۰ ولت DC / ۳۰ ولت AC

• ولتاژ تست ایزولاسیون: ۲۱۲۰ ولت DC بین باس و بخش آنالوگ

• طول کابل محافظت‌شده: حداکثر ۲۰۰ متر (برای ترموکوپل و محدوده‌های ≤ ۸۰ میلی‌ولت، حداکثر ۵۰ متر)

• ---

جدول مشخصات فنی خلاصه

ویژگی‌ها و قابلیت‌های برجسته

1. پشتیبانی از انواع سیگنال‌های آنالوگ

این ماژول توانایی دریافت طیف گسترده‌ای از سیگنال‌های آنالوگ را دارد :

• ولتاژ (Voltage): محدوده‌های ±۲۵mV، ±۵۰mV، ±۸۰mV، ±۲۵۰mV، ±۵۰۰mV، ±۱V، ±۲.۵V، ±۵V، ±۱۰V و ۱ تا ۵V

• جریان (Current): محدوده‌های ۰ تا ۲۰mA، ۴ تا ۲۰mA، ±۵mA، ±۱۰mA، ±۲۰mA

• ترموکوپل (Thermocouple): انواع B, E, J, K, L, N, R, S, T, U

• مقاومت (Resistance): محدوده‌های ۰ تا ۴۸Ω، ۰ تا ۱۵۰Ω، ۰ تا ۳۰۰Ω، ۰ تا ۶۰۰Ω، ۰ تا ۶۰۰۰Ω (قابل استفاده تا ۵۰۰۰Ω)

• ترمیستور (Resistance Thermometer): انواع Pt100, Pt200, Pt500, Pt1000, Ni100, Ni1000

2. دقت و رزولوشن بالا

با رزولوشن ۱۶ بیت، این ماژول دقت بالایی در تبدیل سیگنال‌های آنالوگ به دیجیتال ارائه می‌دهد . تلرانس اندازه‌گیری :

• ولتاژ: ±۰.۱۵% تا ±۰.۲۳% (بسته به محدوده)

• جریان: ±۰.۱۵%

• مقاومت: ±۰.۱۵% (با اتصال ۴ سیمه) تا ±۰.۳% (با اتصال ۳ سیمه)

• ترمیستور: ±۰.۳%

3. قابلیت تشخیص و آلارم (Diagnostics & Alarms)

این ماژول قابلیت‌های پیشرفته‌ای برای عیب‌یابی و پایش فرآیند دارد :

• آلارم تشخیص (Diagnostic Alarm): قابل تنظیم برای تشخیص خطاهایی مانند قطع سیم (Wire Break)، اتصال کوتاه (Short Circuit) و بیش از حد شدن محدوده (Overrange)

• آلارم نقض حد (Limit Value Alarm): هشدار در صورت عبور مقدار اندازه‌گیری شده از حدود تعیین‌شده

• آلارم پایان سیکل (End of Cycle Alarm): هشدار در پایان هر سیکل تبدیل

4. انعطاف در اتصال سنسورها

این ماژول از روش‌های مختلف اتصال برای سنسورها پشتیبانی می‌کند :

• اتصال ۲، ۳ و ۴ سیمه برای اندازه‌گیری مقاومت

• فرستنده‌های ۲ و ۴ سیمه برای اندازه‌گیری جریان

• جبران دمای اتصال سرد (Cold Junction Compensation) خارجی برای ترموکوپل‌ها (با استفاده از سوکت جبران یا Pt100)

5. ایزولاسیون قوی

بخش آنالوگ این ماژول از CPU و باس داخلی به طور کامل ایزوله (Galvanic Isolated) شده است . این ویژگی باعث افزایش ایمنی و کاهش نویز در محیط‌های صنعتی پر تداخل می‌شود. ولتاژ مد مشترک مجاز تا ۱۲۰ ولت AC بین کانال‌ها، مقاومت بالایی در برابر اختلاف پتانسیل فراهم می‌کند .

6. زمان تبدیل و یکپارچه‌سازی

زمان تبدیل پایه به همراه زمان یکپارچه‌سازی (Integration Time) و زمان اضافی برای پایش قطع سیم و اندازه‌گیری مقاومت به شرح زیر است :

• زمان تبدیل پایه: ۶ / ۲۰.۱ / ۲۳.۵ میلی‌ثانیه

• زمان یکپارچه‌سازی: ۲.۵ / ۱۶.۷ / ۲۰ میلی‌ثانیه (متناظر با فرکانس‌های ۴۰۰، ۶۰ و ۵۰ هرتز)

• زمان اضافی برای پایش قطع سیم: ۴.۳ میلی‌ثانیه

• زمان اضافی برای اندازه‌گیری مقاومت: ۱۲ / ۴۰.۲ / ۴۷ میلی‌ثانیه

7. گواهینامه‌های معتبر

این محصول دارای گواهینامه‌های متعددی است که آن را برای کاربردهای مختلف صنعتی مناسب می‌سازد :

• CE، UKCA، UL (استانداردهای عمومی)

• ATEX، IECEx (مناطق خطرناک و انفجاری)

• CCCF (تأییدیه چین برای محصولات صنعتی)

• ---

تفاوت با سایر ماژول‌های SM 431

یک تفاوت مهم بین این ماژول و ماژول 6ES7431-0HH00-0AB0 در ولتاژ مد مشترک (Common Mode Voltage) است :

• 6ES7431-7QH00-0AB0: دارای ولتاژ مد مشترک بالا (High Common Mode Voltage). در این ماژول نیازی به اتصال M به زمین نیست، مادامی که اختلاف پتانسیل مجاز بین کانال‌ها و بین کانال‌ها و MANA رعایت شود.

• 6ES7431-0HH00-0AB0: دارای ولتاژ مد مشترک پایین (Low Common Mode Voltage). در این ماژول باید تمام اتصالات منفی (M) به زمین شاسی (Chassis Ground) متصل شوند.

وضعیت فعلی محصول

بر اساس اطلاعات رسمی زیمنس، محصول 6ES7431-7QH00-0AB0 در وضعیت PM300 قرار دارد که به معنای محصول فعال (Active Product) و قابل سفارش است . تاریخ آخرین بروزرسانی اطلاعات این محصول در وبسایت رسمی زیمنس، اکتبر ۲۰۲۴ بوده است.

زمان تقریبی تحویل این محصول ۵ روز کاری اعلام شده است .

نکات مهم در نصب و راه‌اندازی

• تأمین تغذیه فرستنده‌های دو سیمه: ولتاژ ۲۴ ولت DC تنها در صورتی نیاز است که از فرستنده‌های دو سیمه استفاده کنید .

• اتصال صحیح: برای جلوگیری از خطا، اتصال سنسورها باید مطابق با نوع سیگنال و روش اتصال (۲، ۳ یا ۴ سیمه) انجام شود .

• طول کابل: برای جلوگیری از افت سیگنال و نویز، طول کابل محافظت‌شده نباید از ۲۰۰ متر تجاوز کند. برای ترموکوپل‌ها و محدوده‌های ≤ ۸۰mV، حداکثر طول مجاز ۵۰ متر است .

• پیکربندی در نرم‌افزار: برای استفاده از این ماژول، باید در نرم‌افزار STEP 7 (نسخه مناسب S7-400) نوع سیگنال، محدوده اندازه‌گیری و آلارم‌های مورد نظر را پیکربندی کنید .

کاربردهای رایج

ماژول ورودی آنالوگ 6ES7431-7QH00-0AB0 در چه مکان‌هایی بیشتر استفاده می‌شود؟

• صنایع نفت، گاز و پتروشیمی: دریافت سیگنال از سنسورهای فشار، دما و دبی در مناطق با نیاز به گواهینامه ATEX/IECEx

• نیروگاه‌ها: پایش پارامترهای فرآیندی مانند دما و فشار در بویلرها و توربین‌ها

• صنایع فولاد و فلزات: اندازه‌گیری دما با ترموکوپل‌ها در کوره‌ها

• صنایع شیمیایی و دارویی: کنترل دقیق دما و فشار راکتورها

• تصفیه‌خانه‌های آب و فاضلاب: دریافت سیگنال از سنسورهای سطح، فشار و دما

• ---

نتیجه‌گیری

کد 6ES7431-7QH00-0AB0 معرف یک ماژول ورودی آنالوگ پیشرفته، دقیق و قابل اعتماد از خانواده SIMATIC S7-400 زیمنس است. با ۱۶ ورودی ایزوله، رزولوشن ۱۶ بیت، پشتیبانی از انواع سیگنال‌های ولتاژ، جریان، مقاومت، ترموکوپل و Pt100، قابلیت‌های تشخیص و آلارم پیشرفته و گواهینامه‌های معتبر ATEX، این محصول یکی از بهترین گزینه‌ها برای پروژه‌های صنعتی بزرگ و حساس محسوب می‌شود. با توجه به وضعیت فعال این محصول (PM300)، می‌توانید با اطمینان آن را برای پروژه‌های جدید یا تعمیر و نگهداری سیستم‌های موجود تهیه کنید.
