الکتروموتور زیمنس ۷۵ کیلووات

الکتروموتور سه فاز زیمنس با کد فنی 1LE1502-2DA03-4AA4 یکی از محصولات شاخص سری SIMOTICS SD شرکت زیمنس آلمان است. این موتور الکتریکی که با توان ۷۵ کیلووات طراحی شده، برای کاربردهای صنعتی سنگین و شرایط محیطی سخت (Severe Duty) بهینه‌سازی شده است. زیمنس به عنوان یکی از معتبرترین تولیدکنندگان تجهیزات صنعتی در جهان، در طراحی و ساخت این محصول از استانداردهای بین‌المللی و فناوری‌های روز دنیا بهره گرفته است .

این موتور از نوع القایی (آسنکرون) سه فاز با روتور قفسه‌ای (Squirrel Cage) بوده و با بهره‌گیری از مواد اولیه مرغوب و مهندسی دقیق، عملکردی پایدار، راندمان مطلوب و طول عمر بالایی را ارائه می‌دهد . در ادامه به بررسی جامع مشخصات فنی، کاربردها، مزایا و نکات مهم در خصوص این محصول می‌پردازیم.

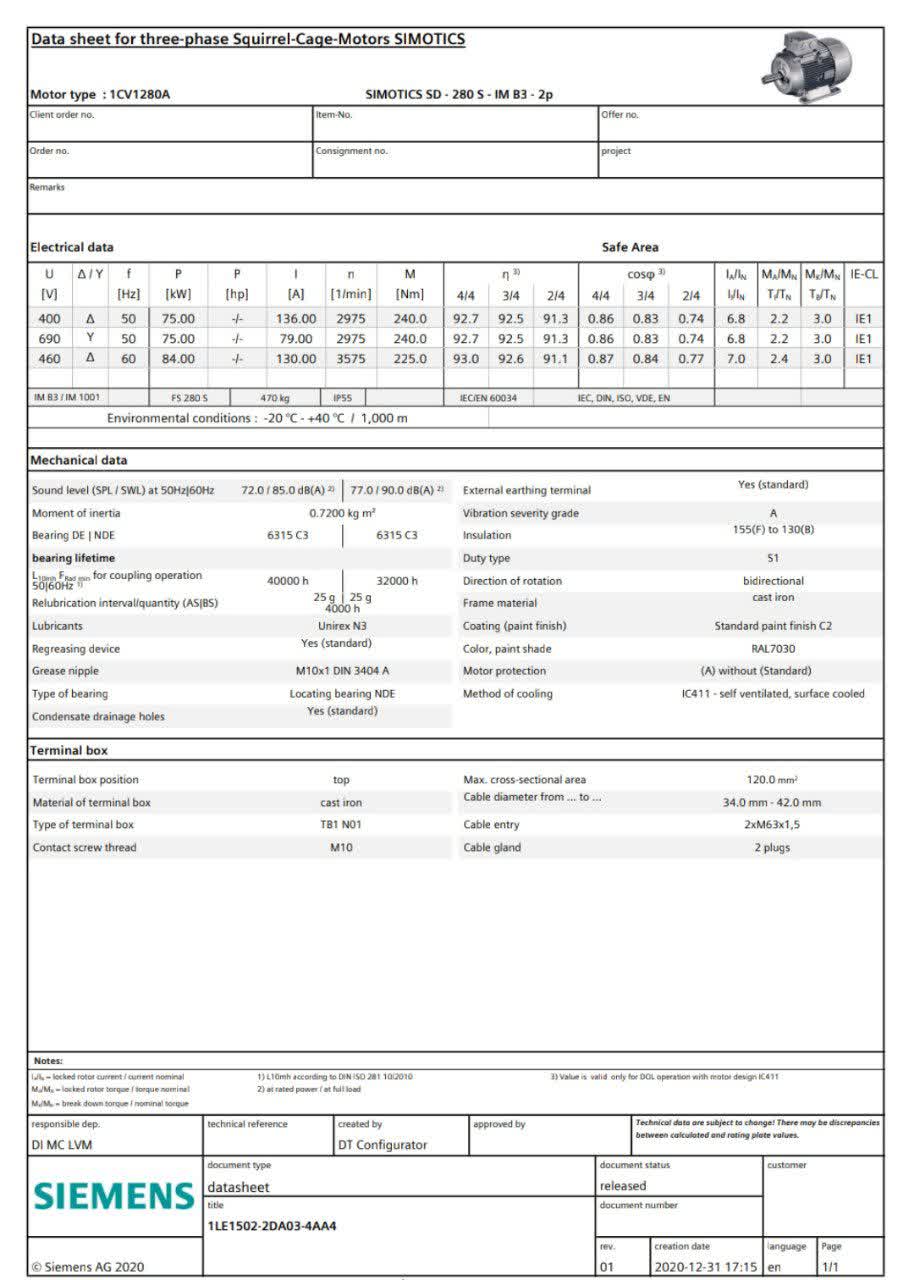

مشخصات فنی الکتروموتور زیمنس

• توان نامی (Rated Power): ۷۵ کیلووات (kW) معادل ۱۰۰ اسب بخار (HP) .

• ولتاژ نامی (Rated Voltage): ۴۰۰ ولت (V) .

• فرکانس (Frequency): ۵۰ هرتز (Hz) .

• سرعت نامی (Rated Speed): ۲۹۷۵ دور در دقیقه (rpm) .

• تعداد قطب (Number of Poles): ۲ قطب (2-pole) .

• جریان نامی (Rated Current): حدود ۱۳۷ آمپر (A) (محاسبه تقریبی بر اساس توان و ولتاژ).

• ضریب قدرت (Power Factor – Cos φ): ۰.۸۸ .

• راندمان (Efficiency Class): کلاس IE1 (راندمان استاندارد) .

• گشتاور نامی (Rated Torque): حدود ۲۴۱ نیوتن‌متر (Nm) (محاسبه تقریبی).

• نسبت جریان راه‌انداز به نامی (Istart/Irated): ۷.۵ .

• نسبت گشتاور راه‌انداز به نامی (Tstart/Trated): ۲.۵ .

• نسبت گشتاور حداکثر به نامی (Tmax/Trated): ۳.۱ .

مشخصات مکانیکی و ساختاری

• سری موتور (Motor Series): SIMOTICS SD (Severe Duty) .

• جنس بدنه (Housing Material): چدن (Cast Iron) با مقاومت بالا در برابر ضربه، لرزش و خوردگی، مناسب برای محیط‌های صنعتی سخت .

• سایز بدنه (Frame Size): ۲۸۰S .

• نوع حفاظت (Ingress Protection – IP): IP55. این استاندارد به معنای حفاظت کامل در برابر نفوذ گرد و غبار و محافظت در برابر پاشش آب از هر جهت است که موتور را برای نصب در محیط‌های باز و پرگرد و غبار ایده‌آل می‌سازد .

• کلاس عایق (Insulation Class): F (دمای مجاز ۱۵۵ درجه سانتی‌گراد) با افزایش دمای مطابق با کلاس B (رزرو حرارتی بالا برای افزایش طول عمر) .

• شکل ساخت (Mounting Arrangement – IM Code): IM B3 (نصب با پایه‌ها بر روی سطح). این رایج‌ترین نوع نصب برای موتورهای صنعتی است .

• وزن خالص (Net Weight): حدود ۵۰۰ تا ۵۴۰ کیلوگرم (kg) .

• رنگ استاندارد (Standard Color): RAL 7030 (خاکستری روشن) .

• سیستم خنک‌کاری (Cooling Method): TEFC (Totally Enclosed Fan Cooled) یا خنک‌شونده با فن سطحی .

• کشور سازنده (Country of Origin): جمهوری چک (Czech Republic) .

کاربردهای اصلی الکتروموتور

الکتروموتور ۷۵ کیلووات زیمنس با توجه به توان بالا، ساختار مقاوم و درجه حفاظت IP55، در صنایع سنگین و نیمه‌سنگین متعددی مورد استفاده قرار می‌گیرد .

• صنایع نفت، گاز و پتروشیمی: مناسب برای راه‌اندازی پمپ‌های انتقال سیالات، کمپرسورها و فن‌های خنک‌کننده در محیط‌های خورنده و خطرناک .

• صنایع سیمان، گچ و آهک: ایده‌آل برای به حرکت درآوردن سنگ‌شکن‌ها، آسیاب‌های مواد، نوار نقاله‌های طویل و الواتورها .

• صنایع فلزی و فولاد: استفاده در نورد، کشش، برش مقاطع فلزی و تجهیزات جرثقیل‌های سقفی .

• صنایع معادن: کاربرد در تجهیزات خردایش، آسیاها و نوار نقاله‌های معادن روباز و زیرزمینی .

• صنایع خودروسازی: استفاده در خطوط تولید، رباتیک و تجهیزات مونتاژ سنگین .

• صنایع چوب و MDF: مناسب برای ماشین‌آلات سنگین برش، پرداخت و پرس‌های هیدرولیک .

• سیستم‌های آبرسانی و تصفیه آب و فاضلاب: راه‌اندازی پمپ‌های بزرگ و هواده‌ها در تصفیه‌خانه‌ها .

• صنایع نساجی: استفاده در ماشین‌آلات سنگین نساجی مانند ماشین‌های ریسندگی و بافندگی صنعتی .

طراحی مقاوم و طول عمر بالا

بدنه چدنی این موتور در برابر شرایط سخت محیطی مانند رطوبت، گرد و غبار، ارتعاش و مواد خورنده مقاومت بالایی دارد. استفاده از بلبرینگ‌های با کیفیت و راندمان بالا، لرزش موتور را به حداقل رسانده و با روغن‌کاری مناسب، طول عمر مفید بلبرینگ‌ها تا ۴۰,۰۰۰ ساعت تخمین زده می‌شود .

انعطاف‌پذیری در نصب و بهره‌برداری

طراحی فشرده (کامپکت) سری 1LE1 باعث انعطاف‌پذیری خوبی در نصب شده و هزینه‌های نصب را کاهش می‌دهد. پایه‌ها پیچی بوده و امکان نصب انکودر، ترمز و فن جداگانه به راحتی روی موتور وجود دارد. همچنین امکان تغییر جهت چرخش (راست‌گرد/چپ‌گرد) به سادگی با جابجایی دو فاز ورودی فراهم است .

سازگاری با تجهیزات جانبی و درایوها

این موتور برای کار با درایوهای فرکانس‌متغیر (اینورتر) مانند سری SINAMICS زیمنس و همچنین راه‌اندازهای نرم SIRIUS کاملاً سازگار است. این تطابق پذیری به کاربران امکان کنترل دقیق سرعت و گشتاور و بهینه‌سازی فرآیندهای صنعتی را می‌دهد. موتور قابلیت تغذیه مستقیم از شبکه (Direct-on-Line) را نیز دارد .

ویژگی‌های طراحی هوشمندانه

وجود سوراخ‌های تخلیه میعانات (Drain Holes) در بدنه، امکان خروج آب ناشی از تراکم رطوبت را فراهم کرده و از آسیب به سیم‌پیچی جلوگیری می‌کند. کلاس حفاظتی IP55 نیز کاربرد همه‌منظوره موتور را تضمین می‌کند .

نکات مهم در خرید و حفاظت

کد MLFB کامل این محصول 1LE1502-2DA03-4AA4 است. بر اساس ساختار کدگذاری زیمنس :

• 1LE1502: سری موتور و مشخصات پایه.

• 2DA03: جزئیات مربوط به توان، سرعت و ولتاژ.

• 4AA4: این بخش حاوی اطلاعات مهمی است:

  • 4AA: نشان‌دهنده نبود حفاظت حرارتی داخلی (بدون PTC یا ترمیستور) در سیم‌پیچی است .

  • 4: مربوط به سایر گزینه‌ها و نسخه‌ها.

تجهیزات حفاظتی الزامی

با توجه به اینکه این مدل فاقد حسگرهای حرارتی داخلی است، استفاده از تجهیزات حفاظتی خارجی برای جلوگیری از آسیب در شرایط اضافه بار یا اتصال کوتاه الزامی است. توصیه می‌شود حتماً از رله‌های حرارتی (بی متال)، رله‌های الکترونیکی موتور یا کنترل‌کننده‌های هوشمند موتور استفاده شود. انتخاب و تنظیم صحیح این تجهیزات بر اساس جریان نامی موتور، تضمین‌کننده عملکرد ایمن و افزایش طول عمر موتور خواهد بود.

جمع‌بندی

الکتروموتور زیمنس ۷۵ کیلووات با کد فنی 1LE1502-2DA03-4AA4 یک انتخاب ایده‌آل و قابل اعتماد برای صنایع سنگین است. ترکیب توان بالا، ساختار چدنی مستحکم، درجه حفاظت IP55 و سازگاری با درایوهای مدرن، آن را به گزینه‌ای اول برای مهندسان و متخصصان صنعتی تبدیل کرده است. رعایت نکات حفاظتی و انتخاب صحیح تجهیزات جانبی، سرمایه‌گذاری انجام شده را تضمین و سال‌ها خدمات بی‌وقفه از این محصول با کیفیت را به همراه خواهد داشت.
