الکترو موتور زیمنس کد 1LE1502-3AB03-4AA4

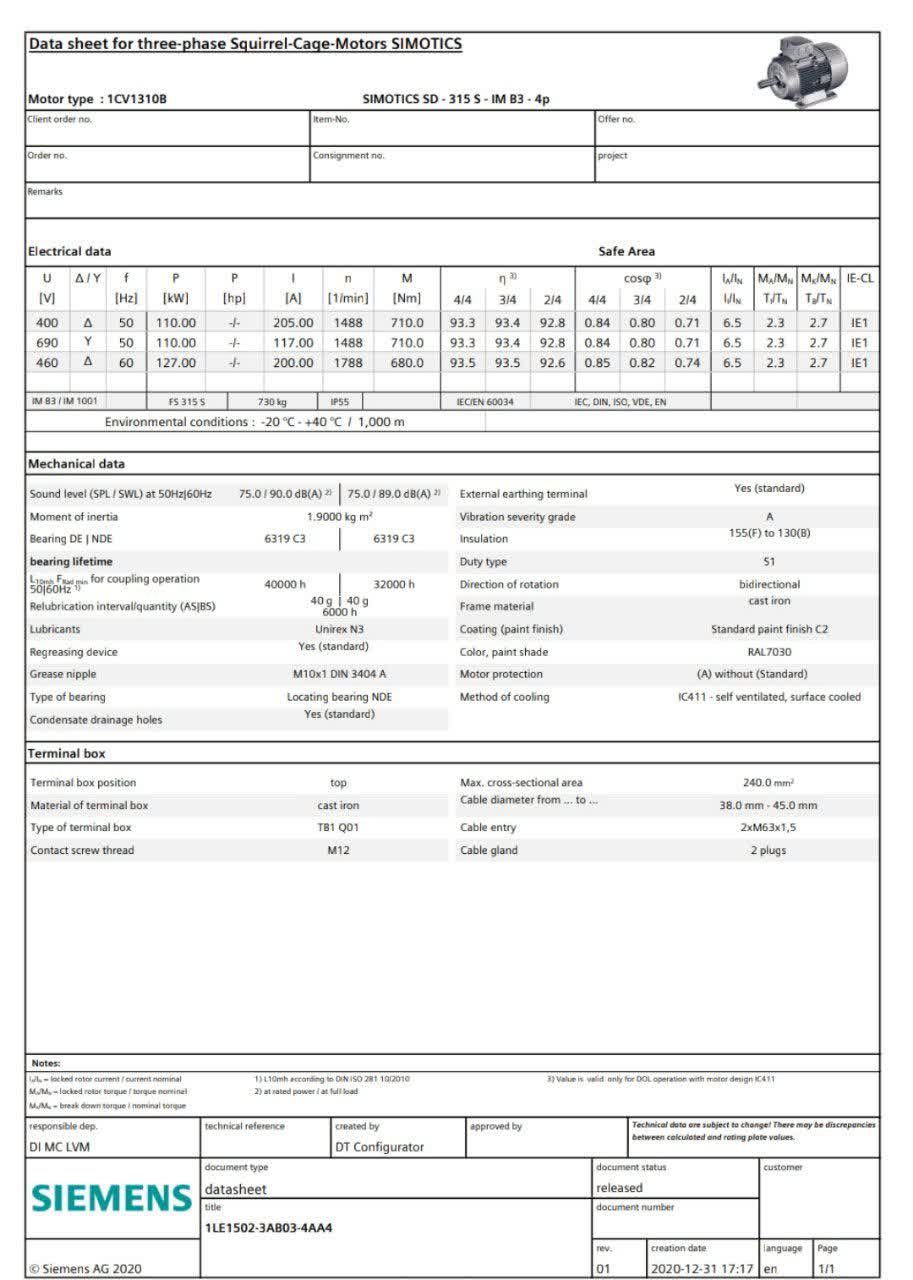

مشخصات الکتریکی

توان نامی: ۱۱۰ کیلووات (۵۰ هرتز)
توان خروجی در ۶۰ هرتز: ۱۲۷ کیلووات
ولتاژ نامی: ۴۰۰ ولت (اتصال مثلث) / ۶۹۰ ولت (اتصال ستاره)
ولتاژ در ۶۰ هرتز: ۴۶۰ ولت (اتصال مثلث)
فرکانس: ۵۰ هرتز (قابلیت کار در ۶۰ هرتز)
سرعت نامی: ۱۵۰۰ دور در دقیقه
تعداد قطب: ۴ قطب
جریان نامی: حدود ۱۹۵ آمپر (تخمینی بر اساس توان و ولتاژ)
ضریب قدرت: ۰.۸۵
راندمان: کلاس IE1 (راندمان استاندارد)
نوع روتور: قفسه‌ای (Squirrel Cage)

مشخصات مکانیکی و ساختاری

سری موتور: INNOMOTICS SD 1LE1
جنس بدنه: چدن (Gray Cast Iron)
سایز بدنه: ۳۱۵S
قطر شفت: ۸۰ میلیمتر
نوع حفاظت: IP55 (حفاظت کامل در برابر گرد و غبار و محافظت در برابر پاشش آب از هر جهت)
کلاس عایق: F (دمای مجاز ۱۵۵ درجه) با افزایش دمای مطابق کلاس B (۱۳۰ درجه)
شکل ساخت: IM B3 (نصب با پایه بر روی سطح)
وزن خالص: ۷۳۰ کیلوگرم
سیستم خنک‌کاری: TEFC (خنک‌شونده با فن سطحی)
رنگ استاندارد: RAL 7030 (خاکستری روشن)
محل جعبه ترمینال: روی بدنه (بالای موتور)
کشور سازنده: جمهوری چک
امکان تغییر جهت چرخش: راست‌گرد و چپ‌گرد با تغییر دو فاز ورودی

ویژگی‌های برجسته

طراحی مقاوم و طول عمر بالا

بدنه چدنی این موتور مقاومت بسیار خوبی در برابر ضربه، لرزش و خوردگی دارد و برای محیط‌های صنعتی سخت ایده‌آل است. استفاده از بلبرینگ‌های با کیفیت و راندمان بالا، لرزش موتور را به حداقل رسانده است. طول عمر بلبرینگ‌ها با روغن‌کاری مناسب تا ۴۰,۰۰۰ ساعت برای نصب افقی و ۲۰,۰۰۰ ساعت برای سایر حالات تخمین زده می‌شود .

رزرو حرارتی بالا

کلاس عایق F با افزایش دمای مطابق کلاس B طراحی شده است. این بدان معناست که موتور حتی در شرایط کار مداوم و سنگین، با حرارتی بسیار کمتر از حداکثر ظرفیت خود کار می‌کند که این موضوع به افزایش چشمگیر طول عمر سیم‌پیچی منجر می‌شود .

تخلیه میعانات

وجود سوراخ‌های تخلیه (Drain Holes) در بدنه، امکان خروج آب ناشی از تراکم رطوبت را فراهم کرده و از آسیب به سیم‌پیچی جلوگیری می‌کند .

انعطاف‌پذیری در ولتاژ و فرکانس

این موتور قابلیت کار با دو ولتاژ متفاوت (۴۰۰ ولت در اتصال مثلث و ۶۹۰ ولت در اتصال ستاره) را دارد. همچنین امکان کار در فرکانس ۶۰ هرتز با توان ۱۲۷ کیلووات وجود دارد که انعطاف‌پذیری بالایی برای کاربردهای مختلف فراهم می‌کند .

سازگاری با تجهیزات جانبی

این موتور برای کار با راه‌اندازهای نرم SIRIUS و درایوهای فرکانس‌متغیر SINAMICS زیمنس کاملاً سازگار بوده و قابلیت راه‌اندازی مستقیم از شبکه را نیز دارد .

قابلیت تعمیر

تمام موتورهای زیمنس بر اساس پلتفرم استاندارد IEC طراحی شده‌اند که تعمیرپذیری آنها را آسان می‌سازد .

کاربردهای اصلی

الکتروموتور ۱۱۰ کیلووات زیمنس با سرعت ۱۵۰۰ دور در دقیقه (۴ قطب) در صنایع زیر کاربرد گسترده‌ای دارد :

• صنایع چوب‌بری و ماشین‌آلات نجاری

• صنایع فلزکاری و ماشین‌آلات تراش

• صنایع نساجی و ماشین‌آلات بافندگی

• تجهیزات بالابری و جرثقیل‌ها

• پمپ‌های بزرگ صنعتی

• فن‌های صنعتی و دمنده‌ها

• کمپرسورها

• صنایع نفت، گاز و پتروشیمی

• صنایع سیمان و معادن

• سیستم‌های آبرسانی و تصفیه آب و فاضلاب

تفسیر کد فنی و نکات مهم

ساختار کد MLFB

کد MLFB کامل این محصول 1LE1502-3AB03-4AA4 است که بر اساس اطلاعات کاتالوگ رسمی زیمنس به صورت زیر قابل تفسیر می‌باشد :

• 1LE1502: سری موتور و توان پایه (سری INNOMOTICS SD)

• 3AB03: مشخصات توان ۱۱۰ کیلووات، سرعت ۱۵۰۰ دور (۴ قطب)، سایز فریم ۳۱۵S و ولتاژ ۴۰۰/۶۹۰ ولت

• 4AA4: شامل اطلاعات تکمیلی

  • 4AA: نشان‌دهنده بدون حفاظت حرارتی داخلی (بدون PTC یا ترمیستور) است

  • 4: مربوط به سایر گزینه‌ها و نسخه‌ها

نکته مهم در مورد راندمان

طبق اطلاعات کاتالوگ رسمی زیمنس، این موتور دارای راندمان کلاس IE1 است. اما توجه به این نکته ضروری است که طبق مقررات (EU) 2019/1781 اتحادیه اروپا (از اول جولای ۲۰۲۱)، حداقل راندمان مورد نیاز برای موتورها در منطقه اقتصادی اروپا (EEA) کلاس IE3 است .

تجهیزات حفاظتی الزامی

با توجه به اینکه این مدل (با کد 4AA4) فاقد حسگرهای حرارتی داخلی است، استفاده از تجهیزات حفاظتی خارجی مانند رله‌های حرارتی (بی متال) یا رله‌های الکترونیکی موتور برای محافظت در برابر اضافه بار الزامی است . انتخاب و تنظیم صحیح این تجهیزات بر اساس جریان نامی موتور (حدود ۱۹۵ آمپر)، تضمین‌کننده عملکرد ایمن و افزایش طول عمر موتور خواهد بود.

تحمل ولتاژ

این موتور برای کار با ولتاژ ۴۰۰ ولت طراحی شده، اما حتی در صورت انحراف ولتاژ تا ۱۰± درصد نیز به کارایی عادی خود ادامه می‌دهد
