الکتروموتور زیمنس کد 1LE1502-3AA03-4AA4

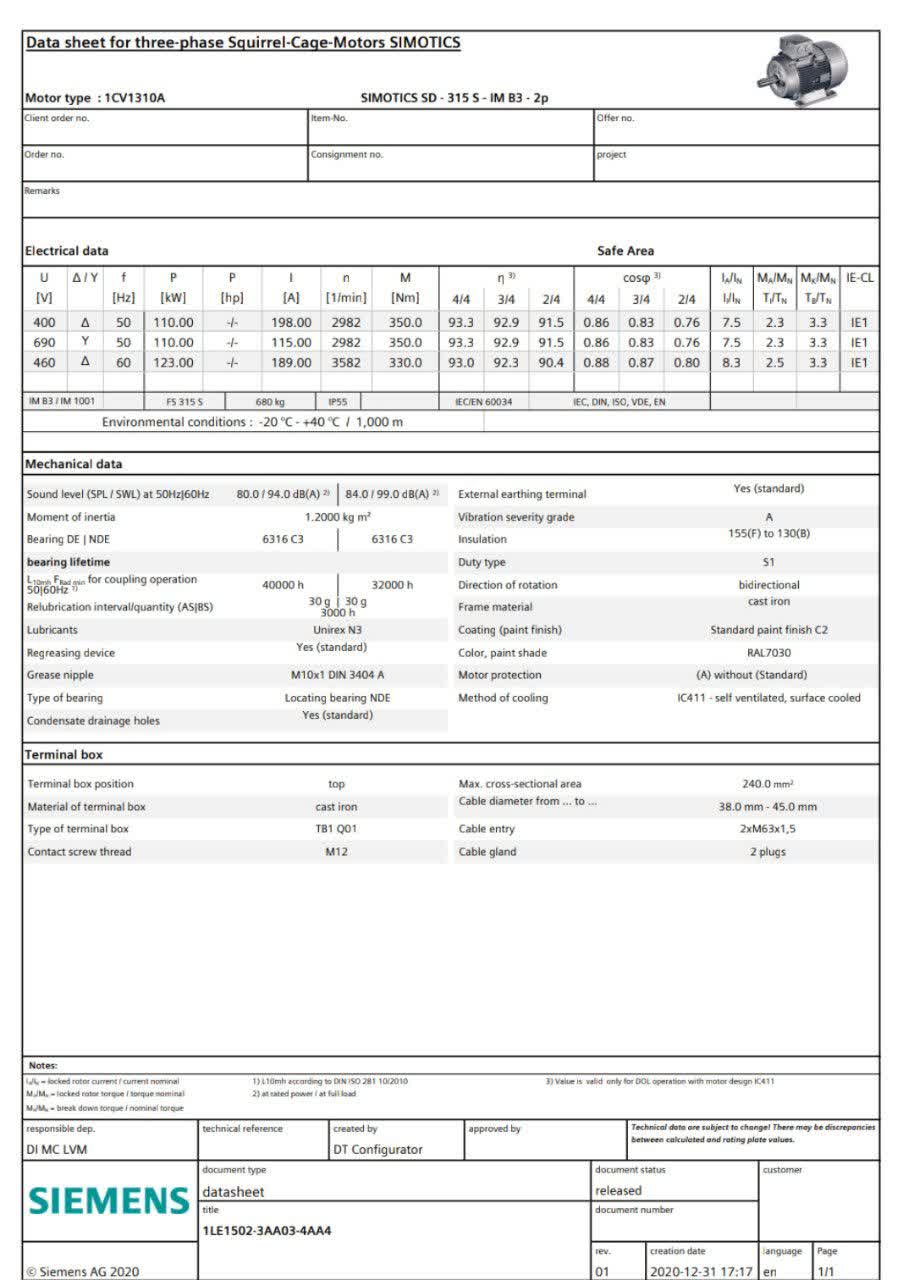

مشخصات الکتریکی

توان نامی: ۱۱۰ کیلووات (۵۰ هرتز)
توان خروجی در ۶۰ هرتز: ۱۲۳ کیلووات
ولتاژ نامی: ۴۰۰ ولت (اتصال مثلث) / ۶۹۰ ولت (اتصال ستاره)
فرکانس: ۵۰ هرتز (قابلیت کار در ۶۰ هرتز)
سرعت نامی: ۲۹۸۰ دور در دقیقه (تخمینی برای موتور ۲ قطب)
تعداد قطب: ۲ قطب
جریان نامی: حدود ۱۹۵ آمپر (تخمینی بر اساس توان و ولتاژ)
راندمان: کلاس IE1 (راندمان استاندارد)
نوع روتور: قفسه‌ای (Squirrel Cage)

مشخصات مکانیکی و ساختاری

سری موتور: INNOMOTICS SD 1LE1 (سری استاندارد زیمنس)
جنس بدنه: چدن (Cast Iron)
سایز بدنه: ۳۱۵S
نوع حفاظت: IP55 (حفاظت کامل در برابر گرد و غبار و محافظت در برابر پاشش آب از هر جهت)
کلاس عایق: F (با افزایش دمای مطابق کلاس B)
شکل ساخت: IM B3 (نصب با پایه بر روی سطح)
وزن خالص: ۶۸۰ کیلوگرم
سیستم خنک‌کاری: TEFC (خنک‌شونده با فن سطحی)
رنگ استاندارد: RAL 7030 (خاکستری روشن)
محل جعبه ترمینال: روی بدنه (بالای موتور)
کشور سازنده: جمهوری چک
امکان تغییر جهت چرخش: راست‌گرد و چپ‌گرد با تغییر دو فاز ورودی

ویژگی‌های برجسته

طراحی مقاوم و طول عمر بالا

بدنه چدنی این موتور مقاومت بسیار خوبی در برابر ضربه، لرزش و خوردگی دارد و برای محیط‌های صنعتی سخت ایده‌آل است. سری INNOMOTICS SD زیمنس برای کار در شرایط Severe Duty (وظیفه سنگین) طراحی شده و دوام بالایی دارد.

رزرو حرارتی بالا

کلاس عایق F با افزایش دمای مطابق کلاس B طراحی شده است. این بدان معناست که موتور حتی در شرایط کار مداوم و سنگین، با حرارتی بسیار کمتر از حداکثر ظرفیت خود کار می‌کند که این موضوع به افزایش چشمگیر طول عمر سیم‌پیچی منجر می‌شود.

انعطاف‌پذیری در ولتاژ و فرکانس

این موتور قابلیت کار با دو ولتاژ متفاوت (۴۰۰ ولت در اتصال مثلث و ۶۹۰ ولت در اتصال ستاره) را دارد. همچنین امکان کار در فرکانس ۶۰ هرتز با توان ۱۲۳ کیلووات وجود دارد که انعطاف‌پذیری بالایی برای کاربردهای مختلف فراهم می‌کند.

سازگاری با تجهیزات جانبی

این موتور برای کار با راه‌اندازهای نرم SIRIUS و درایوهای فرکانس‌متغیر SINAMICS زیمنس کاملاً سازگار بوده و قابلیت راه‌اندازی مستقیم از شبکه را نیز دارد.

کاربردهای اصلی

الکتروموتور ۱۱۰ کیلووات زیمنس با سرعت ۳۰۰۰ دور در دقیقه (۲ قطب) در صنایع زیر کاربرد گسترده‌ای دارد:

• صنایع نفت، گاز و پتروشیمی (پمپ‌های فشار قوی و کمپرسورها)

• صنایع سیمان و معادن (سنگ‌شکن‌ها، آسیاب‌ها و نوار نقاله‌های سنگین)

• صنایع فولاد و فلزات (نورد، کشش و تجهیزات جانبی)

• صنایع نیروگاهی (پمپ‌های خنک‌کننده و فن‌های بزرگ)

• سیستم‌های آبرسانی و پمپاژ آب (پمپ‌های بزرگ صنعتی)

• فن‌های صنعتی بزرگ و دمنده‌ها

• کمپرسورهای گریز از مرکز

تفسیر کد فنی و نکات مهم

ساختار کد MLFB

کد MLFB کامل این محصول 1LE1502-3AA03-4AA4 است که بر اساس اطلاعات کاتالگ رسمی زیمنس به صورت زیر قابل تفسیر می‌باشد:

• 1LE1502: سری موتور و توان پایه (سری INNOMOTICS SD)

• 3AA03: مشخصات توان ۱۱۰ کیلووات، سرعت ۳۰۰۰ دور، سایز فریم ۳۱۵S و ولتاژ ۴۰۰/۶۹۰ ولت

• 4AA4: شامل اطلاعات تکمیلی

  • 4AA: نشان‌دهنده بدون حفاظت حرارتی داخلی (بدون PTC یا ترمیستور) است

  • 4: مربوط به سایر گزینه‌ها و نسخه‌ها

نکته مهم در مورد راندمان

طبق اطلاعات کاتالگ رسمی زیمنس، این موتور دارای راندمان کلاس IE1 است. اما توجه به این نکته ضروری است که طبق مقررات (EU) 2019/1781 اتحادیه اروپا (از اول جولای ۲۰۲۱)، حداقل راندمان مورد نیاز برای موتورها در منطقه اقتصادی اروپا (EEA) کلاس IE3 است. این موتور محصولی فعال (Active Product) بوده و تاریخ پایان تولید آن ۰۱ آوریل ۲۰۲۵ اعلام شده است.

تجهیزات حفاظتی الزامی

با توجه به اینکه این مدل (با کد 4AA4) فاقد حسگرهای حرارتی داخلی است، استفاده از تجهیزات حفاظتی خارجی مانند رله‌های حرارتی (بی متال) یا رله‌های الکترونیکی موتور برای محافظت در برابر اضافه بار الزامی است. انتخاب و تنظیم صحیح این تجهیزات بر اساس جریان نامی موتور (حدود ۱۹۵ آمپر)، تضمین‌کننده عملکرد ایمن و افزایش طول عمر موتور خواهد بود.
